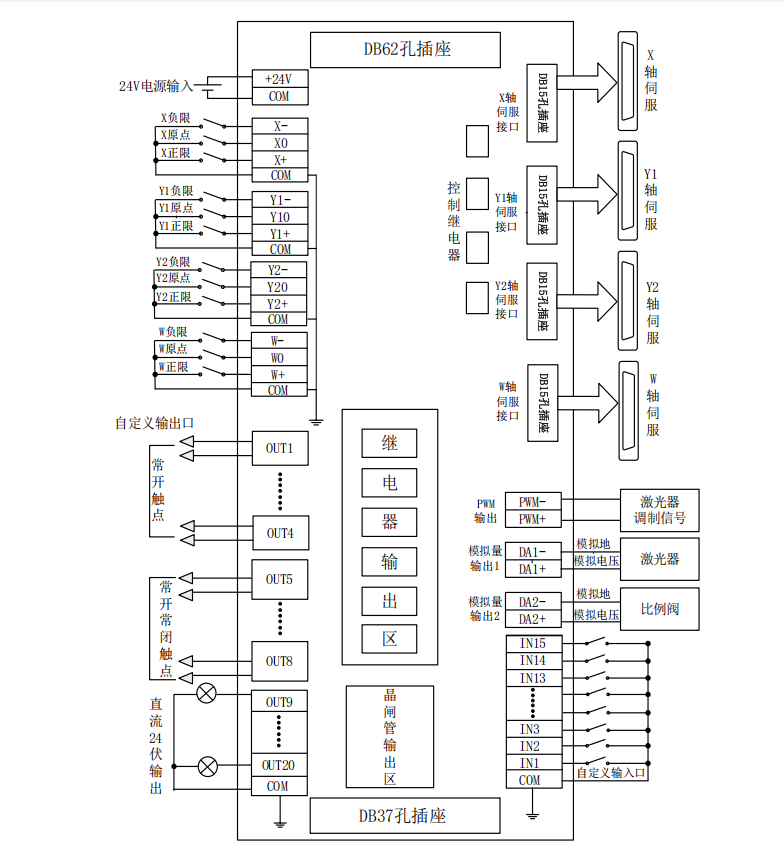

柏楚BCL3766板卡端子示意图
下面给你按“模拟量功率控制+开关光控制”的完整接线逻辑，结合BCL3766端子板和锐科RFL-C6000S的定义，一步一步讲清楚。
一、核心接口对应关系

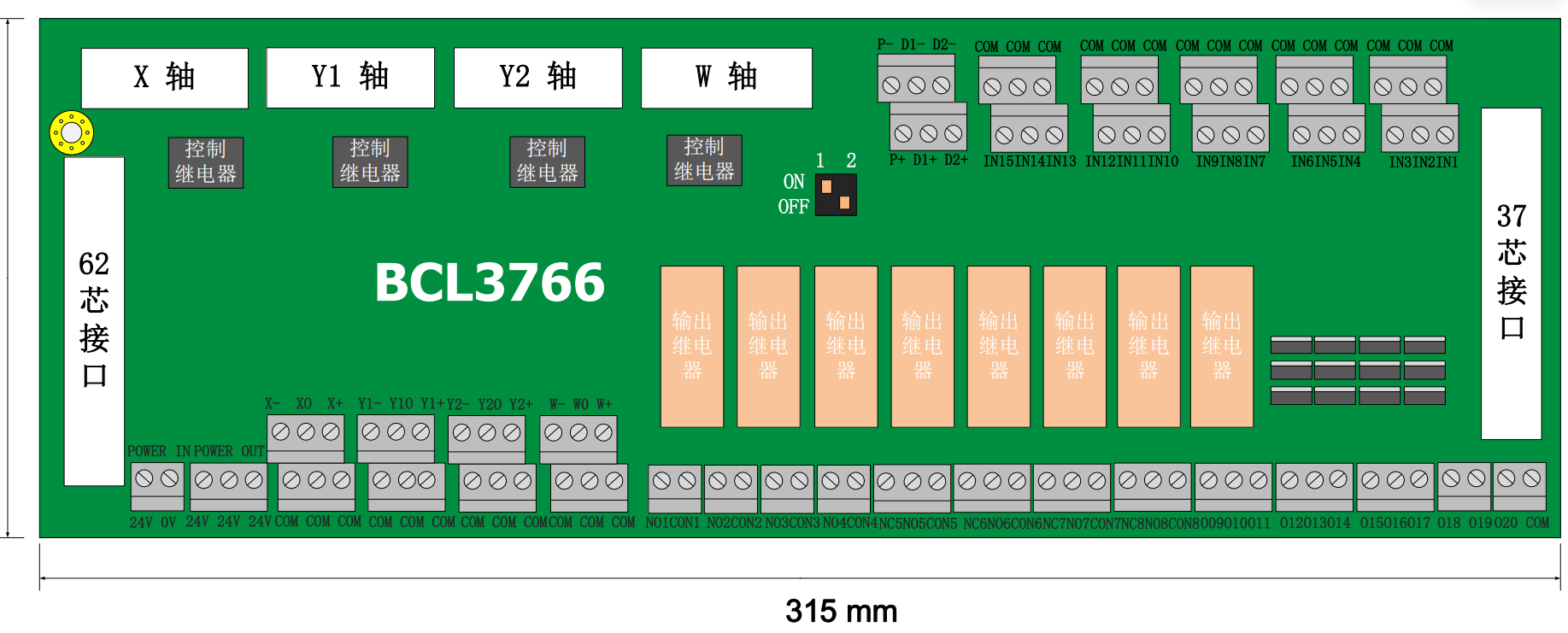

从你的端子板图来看，BCL3766有两路关键信号可以对接激光器：
1. 模拟量输出1（DA1+/DA1-）：用来给激光器发0~10V功率控制信号
2. PWM输出（PWM+/PWM-）：用来做开关光（使能/调制）信号
3. 自定义输出口（OUT1~OUT20）：可用来接激光器的24V使能、急停、气阀等
4. 自定义输入口（IN1~IN15）：可用来接激光器的故障反馈、准备好信号
二、模拟量功率控制接线（核心）
锐科RFL-C6000S的功率控制是0~10V模拟量：
- 1V ≈ 10%功率，10V ≈ 100%功率（对应说明书中“1-10VDC=10–100%电流”）
- 激光器侧接口定义（参考RFL-C系列通用定义）：
- 模拟量功率给定（0~10V+）
- 模拟地（GND）
端子板到激光器的接线
BCL3766端子 锐科RFL-C6000S激光器侧 作用
DA1+（模拟量输出1+） 激光器功率给定（0~10V+） 控制激光功率大小
DA1-（模拟量输出1-） 激光器模拟地（GND） 模拟信号的地回路
⚠️ 注意事项：
1. 必须用屏蔽线，线径≥0.3mm²，屏蔽层单端接控制侧地（BCL3766侧的模拟地），避免干扰。
2. 激光器的模拟地和BCL3766的模拟地必须共地，否则电压会飘移，导致功率不准。
3. 后续在控制软件里要做DA校正，让软件输出的功率百分比和实际激光器功率对应上。
三、开关光（使能/调制）接线
锐科RFL-C6000S有两种控制方式：
- 一种是24V电平控制开关光（常叫“使能/ON/OFF”）
- 一种是PWM调制信号控制（高频开关）
你的端子板有PWM输出，推荐按下面方式接：
方式1：用BCL3766的PWM输出接激光器调制信号
BCL3766端子 锐科RFL-C6000S激光器侧 作用
PWM+ 激光器MOD+（调制信号+） 高频控制激光出光/关光
PWM- 激光器MOD-（调制信号-） 调制信号回路
方式2：用BCL3766的OUT输出接激光器24V使能（同时保留PWM）
锐科激光器通常需要一个24V的“使能信号”来允许出光，再配合PWM做高频控制：
| BCL3766端子 | 锐科RFL-C6000S激光器侧 | 作用 |
| :--- | :--- | :--- | |
| OUTx（比如OUT1，常开触点） | 激光器24V使能+ | 激光器允许出光 |
| 24V COM（端子板上的+24V COM） | 激光器24V电源+ | 给使能信号供电 |
| 激光器24V GND | 端子板COM地 | 共地 |
四、辅助信号接线（建议接全）
1. 激光器状态反馈（输入到BCL3766）
BCL3766端子 锐科RFL-C6000S激光器侧 作用
INx（比如IN1） 激光器“准备好/就绪”信号输出 告诉控制系统激光器状态正常
INx（比如IN2） 激光器“故障报警”信号输出 激光器异常时通知控制系统停机
2. 外部急停/安全回路
- 激光器侧的急停信号通常是常闭触点，需要串入整个系统的急停回路中，同时接BCL3766的急停输入（如果有），实现双重安全。
五、软件设置关键步骤（以柏楚/维宏系统为例）
1. 激光器类型选择：在控制软件里选择“锐科RFL-C系列”，功率选6000W。
2. 功率控制方式设置：选择“模拟量（0~10V）控制”，不要选串口通讯模式。
3. DA通道设置：绑定“DA1”为功率控制通道，设置0V对应0%功率、10V对应100%功率，再用软件的“DA校正”功能校准输出电压。
4. 开关光设置：绑定PWM通道为“出光控制”，设置使能电平（高电平出光/低电平出光，按激光器说明书调整）。
5. 逻辑测试：
- 不上激光，只给控制板和激光器上电，用万用表测DA1+和地之间的电压，看软件里设10%功率时是否输出1V，100%时输出10V。
- 测试PWM输出是否正常，看激光器是否能响应出光/关光。
六、避坑提醒
1. 地的问题：激光器地、控制板地、24V电源地必须共地，否则会出现功率不稳、干扰甚至烧激光器接口。
2. 线的选择：模拟量和PWM线一定要用屏蔽线，和强电线（电机线、电源线）分开走，避免干扰导致功率跳变。
3. 信号定义核对：一定要对照你手里的RFL-C6000S说明书，确认每一个接口的定义（不同批次/版本的激光器接口定义可能有细微差异）。
